Clarifier di kapal

Clarifier

Pesawat yang fungsinya hampir sama dengan separator / pembersih & pemisah cairan yang bekerja secara sentrifugal, tetapi perbedaannya adalah selain kotoran kotoran padat saja (hanya dapat memisahkan dari kotoran padat saja).

➡️Purifier : pesawat pembersih /pemisah (separator) cairan yang bekerja secara sentrifuse. Pemisah dilakukan oleh purifier, selain memisahkan minyak lumas dan bahan bakar dari kotoran yang berbentuk cair juga yang berbentuk padat.


Biasanya unit ini (clarifier) dipasang seri dengan purifier untuk menghasilkan bahan bakar yang benar-benar murni dan jernih.



HAKEKAT SENTRIFUSE (centrifuges)
Pemisahan air dan minyak karena adanya gaya tarik bumi (gravity) dengan sistem pengendapan.
FS = GayaPemisahan Dengan Gravity Maka
Fs = p  D3 (pw – po )g
        6


PENGENDAPAN KARENA GRAVITY

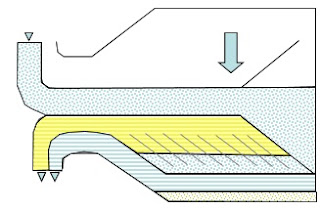

Pengendapan, Air, Minyak Dan Endapan

Catatan :
Pengendapan menggunakan gaya graviti (gaya tarik bumi sesuai Bj)
Sistem ini tidak memungkinkan terjadi percepatan untuk mempertinggi FS

Percepatan pemisahan dapat dipercepat dengan mengganti gaya gravity dengan menggunakan gaya sentrifugal untuk menaikan putaran yang lebih cepat akan menghasilkan FS, ribuan kali lebih besar.

FS = gaya pemisahan
ω = kecepatan sudug
y  = jari – jari (radius) efektif
pw = berat jenis air
po = berat jenis minyak
g   = grafitasi (gaya tarik bumi)
D   = diameter lingkaran minyak

Pemisahan dengan menggunakan gaya centrifugal, maka faktor kecepatan putar dan radius efektif dapat diatur


SOLUSI SENTRIFUGAL

KLARIFIKATOR
Pemisahan Kotoran Padat Dari Cairan Disebut Klarifier

Gravity
1.Tuangkan minyak mengandung lumpur dalam tanki (a)
2.Minyak penuh dan keluar melalui (b)
3.Karena beda Bj (gravity). Lumpur tertinggal pada dasar tanki

Sentrifuse
1.Pemisahan secara sentrifuse.
2.Menggunakan clarifier
3.Pengendapan diubah menggunakan centrifuse
4.Sistem rotasi
5.Minyak masuk dari (a)
6.Karena beda Bj, dan gaya sentrifuse minyak terlempar keluar melalui (b)
7.Benda padat menempel pada dinding

Rumus keseimbangan dari sebuah sentrifuse.
h1 = h2 x berat jenis minyak
h1 = tinggi air
h2 = tinggi minyak

1.Pertahankan tinggi permukaan minyak
2.Menggunakan gravity disc dengan diameter dalam  mendekati poros, sehingga dapat merubah tinggi air sedangkan tinggi minyak tetap.
3.Garis pemisah air dan minyak pada (e)
4.Untuk meningkatkan kualitas pemisahan hendaknya (e) lebih keluar
5.(e) tetap dipertahankan agar tidak terjadi loss of watwr seal
6.Berdasarkan dalil pipa U,

Pembersihan tanki endap dan sentrifuse
pI (e-I) = ph (e-h)
pI=Bj minyak
ph=Bj air

Bila sekarang pemisahan dilakukan dengan cara sentrifuse, (gravitasi diganti dengan sentrufuse) maka rumusnya diganti dengan :

w2.pI (e2 – I2) = w2.ph (e2 – h2)
atau
PI = e2  - I2
Ph   e2 – h2


Sumber :Materi Diklat pelaut
