Elektronika Soal Jawab ATT 2

Soal Jawab Multiple Choices Elektronika

1. Bagian dari Atom yang menentukan konduktivitas suatu bahan kelistrikan, adalah.......
a. Proton
B Elektron ✔️
c. Neutron
d. Konduktor
e.TidakTahu

2. Dibawah ini adalah termasuk Komponen Aktif Elektronika, kecuali:
a. Dioda
B Kapasitor ✔️
c. Transistor
d. LED
e.TidakTahu

3. Sinyal data dalam bentuk pulsa yang dapat mengalami perubahan yang tiba - tiba dan mempunyai besaran 0 dan 1, disebut....
a. Sinyal Konstan
b. Sinyal Analog
c. Sinyal Listrik
d. Sinyal Digital ✔️
e. Tidak Tahu

4. Deretan Bilangan, yang terdiri dari: 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F, Merupakan
deretan bilangan.....................
A. Bilangan Hexadecimal ✔️
b. Bilangan Octal
c. Bilangan Biner
d. Bilangan Desimal
e. TidakTahu

5. Sebuah Relay DC dengan tegangan 6 Volt, dihubungkan dengan Sumber| Tegangan
(Power Supply) 12 Volt secara seri. Relay tersebut membutuhkan arus sebesar 0,1
Amper. Berapakah besarnya nilai Hambatan / Resistansi yang diperlukan?
A. 60 Ohm ✔️
B. 80 Ohm
c. 120 Ohm
d. 480 Ohm
e. TidakTahu

6. Sebuah kabel yang memiliki nilai resistansi 100 mili Ohm dengan panjang kabel 100 meter, dialiri arus sebesar 300 Amper. Berapakah besarnya tegangan jatuh
disepanjang kabel tersebut?
a. 3 Volt
B 30 Volt ✔️
c. 300 Volt
d. 300 mili Volt
e. Tidak Tahu

7. Alat ukur yang digunakan secara luas untuk mengukur komponen Dioda, adalah:
a. Voltmeter
B. Multimeter ✔️
c. Ampermeter
d. Osciloscope
e. TidakTahu

8. Salah satu Dioda yang berfungsi sebagai Pengendali, adalah:
a. Thyristor
C. SCR ✔️
c. Rectifier
d. Zener
e. TidakTahu

9. Dioda Zener tipe IN 4743, digunakan untuk rangkaian Penstabil Tegangan DC,
Diketahui Vz = 12 Volt, lz=10mA dan VIN = 24 Volt. Berapakah besarnya nilai
Resistansi yan harus dipasang , agar Dioda tersebut tidak terbakar?
a. 12 Ohm
B. 1200 Ohm ✔️
c. 1,2 Ohm
d. 120 Ohm
e. TidakTahu

10.Gambar disamping, adalah Tabel Kebenaran dari Sistem Gerbang Logika...
A.Gerbang AND ✔️
B.Gerbang NAND
c. Gerbang OR
d. Gerbang XOR
e.Tidak Tahu

11.Gambar dibawah memperlihatkan sebuah Trafo, dengan 2 (dua) lilitan , N1 = 2000, dan N2 = 1000 dirangkai secara magnetis. Diasumsikan bahwa tidak ada energi yang hilang di dalam trafo tersebut. Hitunglah besarnya arus I2, jika besarnya arus h= 2A.
a. I2 = 4A ✔️
b. i2= 1 A
c. I2 = 2 A
d. I2 = 8A
Rumus = NP : IS 200 . IS
                 NS   IP =  100    2
IS = 2.2 = 4 A
I2 = 4 A

12.Rangkaian dibawah adalah rangkaian Penyearah Gelombang Penuh. Jenis komponen Elektronika apakah yang harus dihubungkan pada titik C, dengan tujuan untuk mengurangi Tegangan Ripple (kerut) pada beban RL?
A. Kapasitor ✔️
b. Zener Diode
c. Inductive Reactor
d. Resistor
e. Tidak Tahu

13.Suatu rangkaian terdiri dari 2 buah Induktor, Li = 6 Henry, L2 = 12 Henry, dirangkai seri. Besarnya Induktansi total rangkaian tersebut, adalah...
A.Ls = 18H ✔️
B.Ls = 0,5 H
c. L s= 1, 5H
d. Ls = 4 H
e. Tidak Tahu

14.Gambar dibawah merupakan simbol dan grafik karakteristik kerja dari suatu
komponen elektronika. Komponen tersebut
adalah.....


A.Silicon Controlled Rectifier(SCR) ✔️
B. Dioda Zener
C. Dioda Tunnel
D. Transistor FET
E. tidak tahu

15.Rangkaian dibawah adalah rangkaian penguat(Amplifier) jenis ......
a. Inverting Amplifier
B. Inverting Amplifier ✔️
c. Differentiator
d. Integrator
e. Tidak Tahu

16.Gambar dibawah merupakan simbol dari sistem elektronika...
a. Pemanas Listrik
b. Trafo inti ferro
c. Generator 3 fasa
d. Bandpass Filter ✔️
e. Tidak Tahu

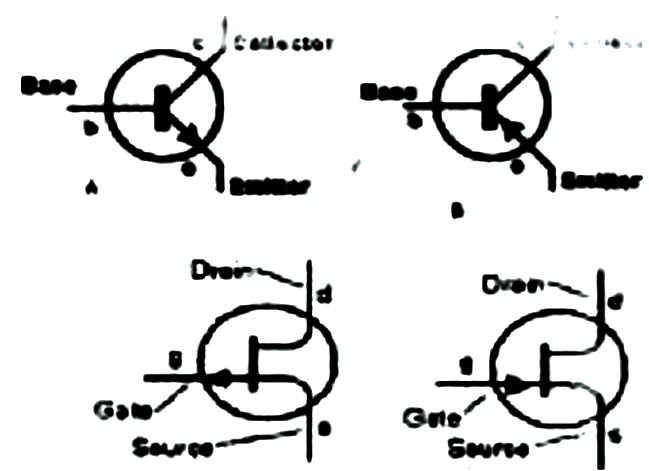

17. Dari 4 simbol komponen Transistor disamping, manakah yang merupakan simbol Transistor NPN?

A.Gambar A ✔️
B.Gambar B
C.Gambar C
D.Gambar D
E.Tidak Tahu

18. Diketahui deretan Bilangan Biner: 1101100110(2) , jika dikonversikan menjadi
biiangan desimal, menjadi.....
A. 870 ✔️
b. 78
c. 780
d. 87
e. TidakTahu

19.Sebuah Relay DC dengan spesifikasi 12 Volt, 120 mA , akan disambungkan dengan sumber tegangan sebesar 24 V. Agar komponen Relay tidak terbakar, maka dilakukan dengan cara....

A.Memasangkan sebuah resistor 100 Ohm secara serI DENGAN RELAY. ✔️
b. Memasangkan sebuah resistor 100 Ohm secara paralel dengan Relay
c. Memasangkan sebuah resistor 100 K Ohm secara seri dengan Relay
d. Memasangkan sebuah resistor 100 K Ohm secara Paralel dengan Relay
e. TidakTahu

20. Gambar Dioda dibawah berfungsi sebagai...
A. Penyearah gelombang penuh ✔️
b. Penyearah setengah gelombang
c. Oscilator
d. Memancarkan cahaya
e. TidakTahu

21. Untuk mengetahui kondisi suatu komponen dioda dengan cara, yaitu...
A. Menggunakan Multi Meter Digital, untuk mengetahui tegangan maju (forward ' voltage) dan arus balik (reverse current blocking) ✔️
b. Menggunakan Multi Meter Digital, untuk mengukur nilai hambatan dalam kondisi tegangan maju dan tegangan balik
c. Menggunakan alat Merger Test
d. Dihubungkan ke alat pengukuran nilai hambatan yg terendah

22. Rangkaian Amplifier (Penguat) adalah suatu konfigurasi rangkaian yg digunakan
untuk menguatkan (amplifiy) perbedaan tegangan diantara 2 sinyal input, yaitu VIN1
dan VIN2. Rangkaian Amplifier yang digunakan itu, disebut ......
a. Darlington Connection Amplifier
b. Push-Pull Amplifier
c.Differential Amplifier ✔️
d. Common emitter Amplifier
e. TidakTahu

23. Suatu alat yang dibuat untuk berfungsi paling baik berdasarkan kepekaan terhadap cahaya adalah :
a. Zener
b. Foto dioda ✔️
c. LED
d. Seven segmen
e. TidakTahu

24. Di oawah ini yang termasuk komponen optik adalah....
a.resistor
b laser dioda✔️
c. dioda
d. Transformator
e. TidakTahu

25. Secara umum transistor terbagi dalam 3 jenis, yaitu:
A.Bipolar
b.Induction
c.Bipolar, unipolar, dan unijunction✔️
D.Bipolar, dibolar, dan unijuction
e.Tidak Tahu
